责任链模式

本课讲解请求如何在处理器链中逐级传递，直到找到合适的处理器为止。

导入

责任链模式

本课讲解请求如何在处理器链中逐级传递，直到找到合适的处理器为止。

什么是责任链模式？

在责任链模式的实现中，发送者的请求会被沿着一系列处理对象传递，直到其中一个对象处理该请求，或者请求未被处理并最终脱离链。多个对象都有机会处理该请求，从而实现了请求发送者与接收者之间的解耦。

请求方并不知道最终由哪个对象来处理其请求，也不持有对该处理对象的引用；同样地，最终处理请求的对象也不知道请求来自何处。

链中的每个对象都应实现一个共同的父类型，并持有对其后继对象的引用。处理对象可以在运行时动态地添加到链中或从链中移除。

正式定义为：通过将接收对象串联成一条链，并沿链传递请求，直到有对象处理它为止，从而实现请求发送者与接收者的解耦。

通常在请求可由多个对象处理、且事先无法确定具体由哪一个对象处理的情况下应用此模式。

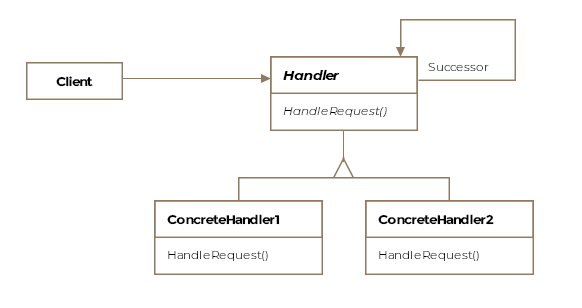

类图

类图包含以下实体：

  • Handler（处理器）
  • Concrete Handler（具体处理器）
  • Client（客户端）

示例

设想一架飞机的驾驶舱。其中运行着一套软件系统，用于向飞行员提示设备故障、发动机温度异常，甚至是火灾等严重情况。假设当某个故障发生时，硬件会向驾驶舱计算机发送一个错误代码，计算机则根据接收到的错误代码采取相应的纠正措施。

我们可以将这些错误代码建模为需要特定组件处理的请求。例如，当发动机出现故障时，可能有一系列递进的补救措施依次尝试解决问题。为了说明目的，假设硬件可以发出“检测到火灾”或“燃油不足”两种请求，每种请求都有对应的具体处理器。首先来看AbstractRequest和AbstractHandler类的定义。

1abstract public class AbstractRequest {
2
3    // 每个请求通过一个整数标识
4    // FireRequest: 1
5    // LowFuelRequest: 2
6    private int requestCode;
7
8    public AbstractRequest(int requestCode) {
9        this.requestCode = requestCode;
10    }
11
12    public int getRequestCode() {
13        return requestCode;
14    }
15}
16
17abstract public class AbstractHandler {
18
19    private AbstractHandler next;
20
21    public AbstractHandler(AbstractHandler next) {
22        this.next = next;
23    }
24
25    public void setNext(AbstractHandler next) {
26        this.next = next;
27    }
28
29    public void handleRequest(AbstractRequest request) {
30        if (next != null) {
31            next.handleRequest(request);
32        }
33    }
34}

接下来是LowFuelRequest和FireDetectedRequest类的简单实现，以及具体处理器FireHandler的实现。由于LowFuelHandler的实现与FireHandler类似，此处省略。

1public class FireDetectedRequest extends AbstractRequest {
2
3    // 火灾请求的代码为1
4    public FireDetectedRequest() {
5        super(1);
6    }
7}
8
9public class LowFuelRequest extends AbstractRequest {
10
11    // 燃油不足请求的代码为2
12    public LowFuelRequest() {
13        super(2);
14    }
15}
16
17public class FireHandler extends AbstractHandler {
18
19    // 只处理请求代码为1的请求
20    private static int code = 1;
21
22    public FireHandler(AbstractHandler successor) {
23        super(successor);
24    }
25
26    @Override
27    public void handleRequest(AbstractRequest request) {
28        if (code == request.getRequestCode()) {
29            // 在此处处理请求
30        } else {
31            // 如果当前处理器不处理此类请求，
32            // 则调用父类方法将请求转发给下一个处理器
33            super.handleRequest(request);
34        }
35    }
36}

最后，客户端代码展示了这些类之间的交互方式。

1public class Client {
2
3    public void main() {
4
5        // 构建如下链结构：
6        // FireHandler --> LowFuelHandler --> null
7        // 链中仅包含两个处理器，fireHandler位于链首
8        AbstractHandler lowFuelHandler = new LowFuelHandler(null);
9        FireHandler fireHandler = new FireHandler(lowFuelHandler);
10
11        // 创建一个表示燃油不足的紧急请求
12        LowFuelRequest lowFuelRequest = new LowFuelRequest();
13
14        // 让链来处理该请求
15        fireHandler.handleRequest(lowFuelRequest);
16    }
17}

注意，在本示例中，请求会沿着链传递，直到遇到能够处理它的处理器为止。链还定义了请求被处理的顺序：如果有多个处理器都能处理同一请求，则排在链前面的处理器将优先处理。

其他示例

  • 前端开发者可能熟悉 JavaScript 中事件处理器的工作机制。当点击按钮且已实现事件处理函数时，事件会被处理，并可通过阻止冒泡防止传递给父元素的事件处理器。这些事件处理器可视为形成了一条从最内层 HTML 元素（叶子节点）到根元素的链。需要注意的是，浏览器也支持事件捕获机制，即事件从最外层元素向内传播至目标元素。与标准责任链模式略有不同的是，是否阻止事件继续传播是由开发者可选控制的。

  • 另一个例子是 Web 请求经过多个过滤器的过程。javax.servlet.Filter.doFilter() 就遵循了责任链模式。每当客户端请求链末端资源时，容器都会调用 Filter 的 doFilter 方法。传入该方法的 FilterChain 对象允许当前过滤器将请求和响应传递给链中的下一个实体。

注意事项

  • 为了构建处理器链，各个对象可能需要保存对其后继对象的引用。但在某些情况下，这种链接关系可能已经存在，例如在树形结构的组合模式中。
