卷积的原理

为什么使用卷积？

我们之前见到的全连接层并不尊重输入数据的空间结构。例如，当输入是一张图像时，神经网络会将二维结构破坏，展平为一维向量。为了解决这个问题，人们设计了卷积神经网络（CNN）。这类网络在计算机视觉任务中表现极为出色。

在处理图像时为何要使用卷积？因为我们事先知道，相邻像素通常具有相似的特征，因此我们希望在网络设计中显式地利用这一先验知识。这种假设被称为归纳偏置（inductive bias）。

卷积层充分利用了数据的局部结构特性。

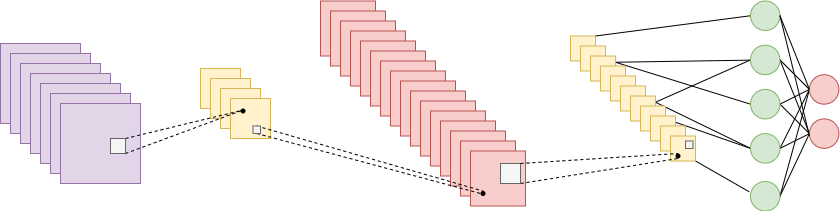

Representation of a Convolutional Neural Network

卷积神经网络示意图

但如何才能专注于局部结构，而不是像全连接层那样对整个输入做线性组合呢？

答案非常简单：我们将卷积层的操作限制在一个称为“卷积核”（kernel）的局部窗口上，然后在整个输入图像上滑动这个窗口。

卷积操作

卷积神经网络的基本运算就是卷积。数学上，两个二维函数之间的卷积定义如下：

$(f*g)(i,j) = \sum_{a} \sum_{b} f(a,b)g(i-a,j-b)$

尽管在数学中，其中一个信号在滑动前需要翻转，但在深度学习中通常忽略这一点。原因在于卷积核内部的权重是可训练的，网络会自动学习合适的参数。

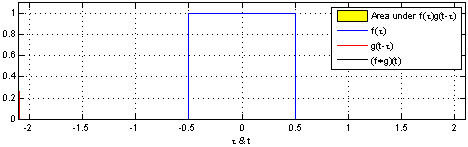

Convolution between two signals

两个信号之间的卷积过程

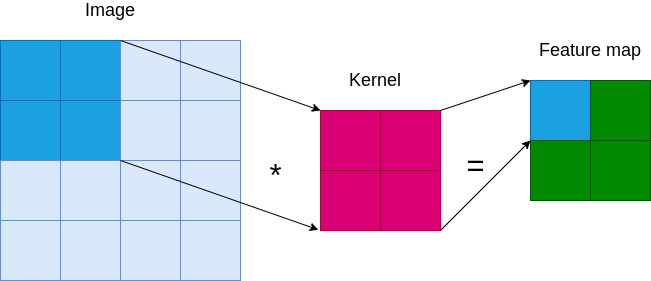

直观来看，我们可以将一个 2×2 的卷积核作用于一个 4×4 的图像，如下图所示：

The convolution operation

卷积操作示意图

尝试想象卷积核在图像上滑动的过程。注意，每次卷积核与图像区域之间的运算实际上是点积运算，结果是一个标量（在输出中以蓝色显示）。

该输出被称为特征图（feature map）。

可以看出，给定一个矩阵（输入）和一个较小的权重矩阵（卷积核），我们可以生成一个标量值。这个数值本质上是输入局部区域与卷积核之间点积的结果。

值得注意的是，这种点积实际上衡量了两者的相关性（或相似度）。卷积神经网络擅长学习邻近像素之间的空间相关性。

下面是一个图像中 3×3 区域（称为图像块，patch）与一个 3×3 卷积核进行卷积的例子：

$f*g = \begin{bmatrix}a & b & c \\ d & e & f \\g & h & i \end{bmatrix} * \begin{bmatrix} 1 & 2 & 3 \\4 & 5 & 6 \\7 & 8 & 9 \end{bmatrix}$

$f*g = (a\cdot1) +(b\cdot2) +(c\cdot3) + (d\cdot4) + (e\cdot5) + (f\cdot6)+ (g\cdot7) + (h\cdot8) + (i\cdot9)$

再次强调，这只是一个简单的点积运算。

总结一下： 给定一个 $N \times N$ 的输入矩阵和一个 $p \times p$ 的卷积核（其中 $p < N$）：

• 我们将卷积核在输入矩阵的所有可能位置上滑动；
• 在每个位置执行一次点积运算，得到一个标量；
• 将所有这些标量汇总起来，形成输出，即特征图。

那么我们实现了什么目标？

我们将输入空间中的一个二维矩阵转换到了特征空间，同时保留了其二维结构。这样，网络能够捕捉仅出现在图像局部区域的上下文信息，而这些信息若使用全连接层则会被丢失。

直观上，卷积神经网络能够识别图像中的模式，如边缘、角点、圆形等。从另一个角度看，卷积神经网络可以被视为一种局部连接的神经网络——与全连接网络不同，特征图中的每一个像素只受输入图像的一个局部区域影响，而非整幅图像。

重要说明

• 卷积仍是一种线性运算。
• 卷积核中的权重是可训练的，并且在整个输入上共享。
• 每次点积运算都反映了输入局部区域与卷积核之间的相似程度。
• 卷积操作可以在任意维度上进行。
• 滑动的方向决定了卷积的维度：对于图像，是二维卷积；但对于具有一维局部结构的序列数据，也可以应用一维卷积。

如果你理解了卷积的基本原理，就应该能够用 Python 从零实现卷积操作。这只需要几行代码。在下面的练习中，你将编写一个函数，接收一个二维图像和一个二维卷积核，输出它们的卷积结果。

你的代码将在四张不同的图像上进行测试。卷积核大小始终为 (3, 3)，而图像尺寸分别为 (8, 8)、(12, 10)、(10, 10) 和 (12, 8)。

1import torch
2
3def conv2d(image, kernel):
4    pass
